安全非接触式门开关SFN系列,通过磁检测方法可靠地监控专用执行器门的打开和关闭。本产品可通过专用控制器*多连接30个单元,并且可根据安装环境垂直/水平和双面安装,从而提高了使用便利性。
主要功能
• 电磁检测方式
• 一个控制器(SFC-N)*多可以连接30个单元
• 利用配线引出接插型型号和配线型/接插型配件减少安装工时
• 根据安装环境的不同,可以前后左右各方向将其安装在门上,并且在任何方向上稳定地检测执行器
• 通过采用“C”形设计从三个侧面检查两种颜色的动作指示灯(ON:绿色,OFF:红色)
• IP67防护等级(IEC规格)
• 当与SFC-N系列控制器配套用于安全非接触式开关时,满足SIL 3,PL e类要求

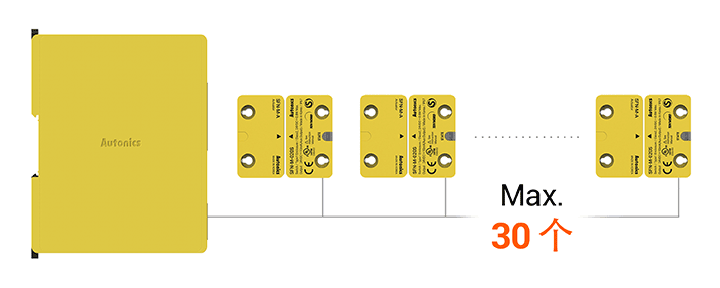

01、*多可连接30个单元
▲1个专用控制器*多允许30个单元进行多级连接,从而节省了安装成本和工时。

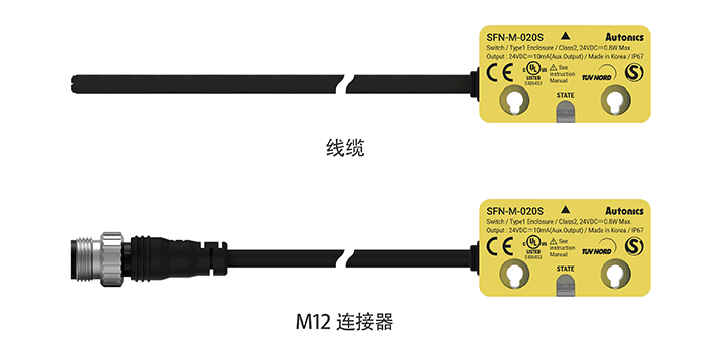

02、配线引出型/配线引出接插型规格
▲根据配线类型,SFN系列可分为配线引出型和配线引出接插型,可以根据安装环境配置线缆。

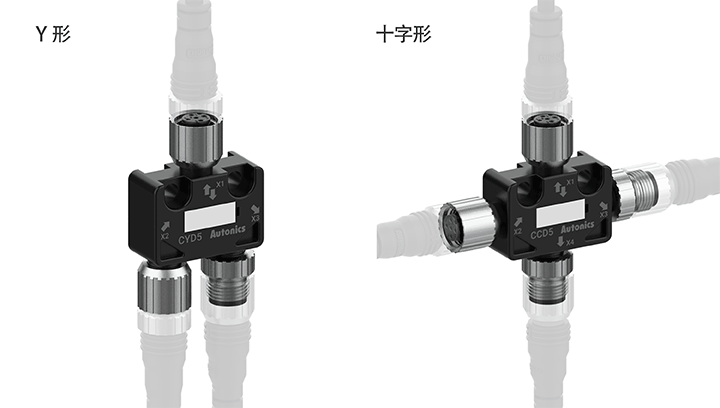

03、配线引出连接器和中继连接器
▲配线引出接插型型号可通过使用连接器(Y形,十字形)和延长线缆来显著减少工时。当使用十字形连接器时,即使连接了多个安全非接触式开关,每个开关都将提供辅助输出以进行监控。
04、采用“ C”形动作指示灯
▲通过使用“C”形指示灯,可以轻松地从各个方向检查动作状态。

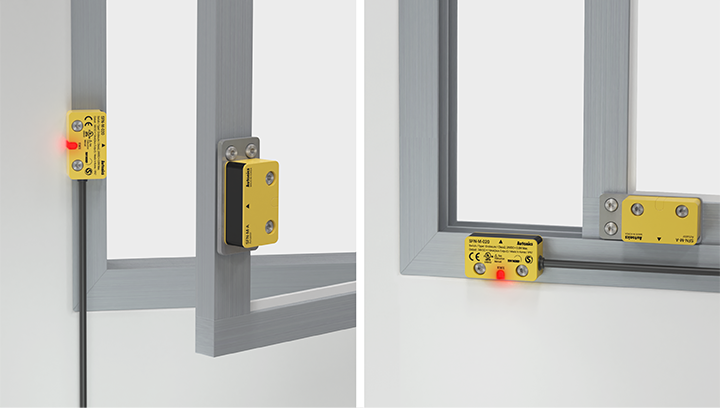

05、根据门的开闭类型进行安装
▲根据安装环境的不同,可垂直或水平安装,并且由于可选择布线方向,因此可进行双面安装。
06、业界*先的安全等级
▲与安全非接触式开关控制器SFC-N系列配套使用时,满足机械安全标准IEC/EN 61508 SIL 3,ISO 13849-1/2 Cat. 4,PL e等级,并确保了行业较高的安全性。
应用案例

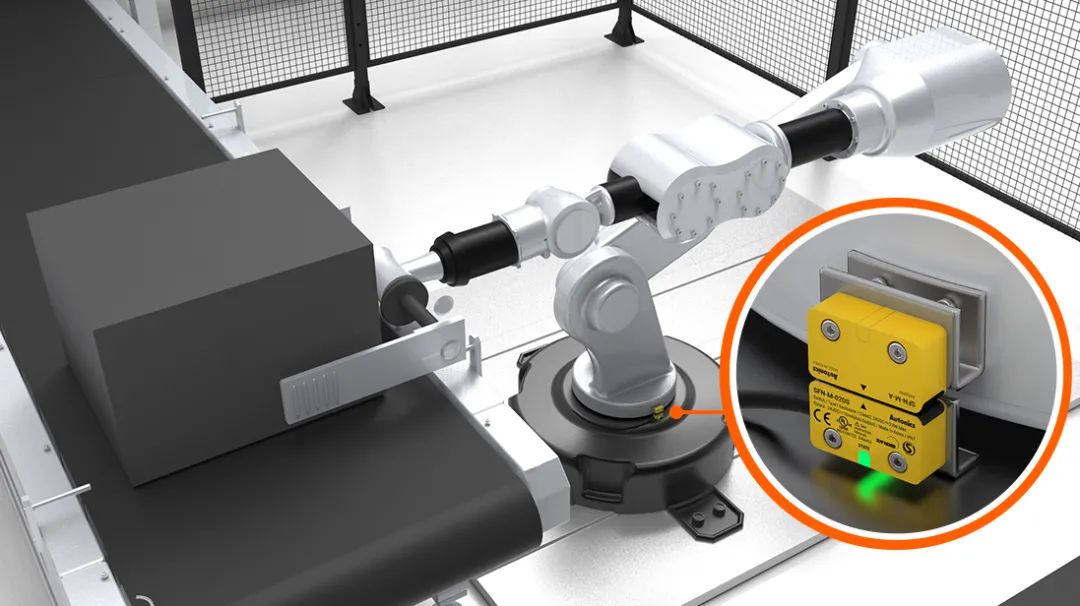

多轴机器人位置检测
可用于控制机器人的位置。
中/大型半导体设备
在具有多个入口门的生产过程中,每个门的打开和关闭都可通过多个SFN系列安全非接触式门开关进行监控。
SF2ER系列急停按钮开关用于在紧急情况下停止设备的运行。
主要功能
• 每个开关*多可安装3个接触件
• 兼容O型和Y型端子(专利*)
• 耐油IP65防护等级
• 直接断开机制允许中断电路,以防止发生接触焊接之类的错误
提供各种附件:
保护环可防止用户意外操作开关(SEM-S2)
Ø60/Ø90铭牌
径向支架
• 认证:EN 60947-5-1、EN ISO 13850、UL 508、S-Mark、CCC
*韩国专利申请中(10-2018-0121649)
01、直接断开机制,防止接触焊接
▲直接断开机制允许用户手动分离触点,以防止接触焊接。
(EN 60947-5-1 认证)

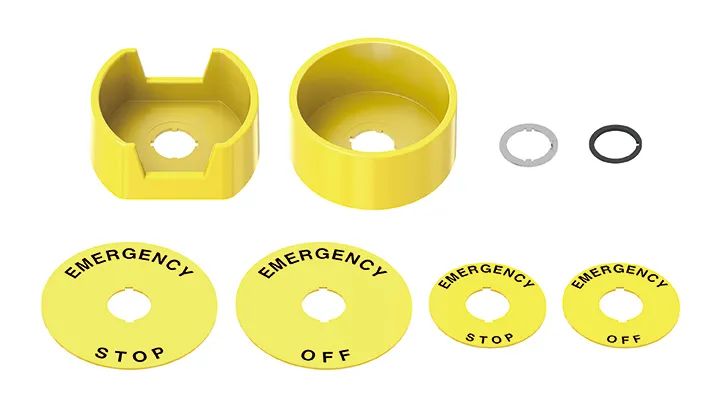

02、提供各种附件
▲提供保护环,径向支架和其他附件,以防止误动作或误操作开关。
保护环可防止用户意外操作开关(SEM-S2)
Ø60/Ø90铭牌,径向支架

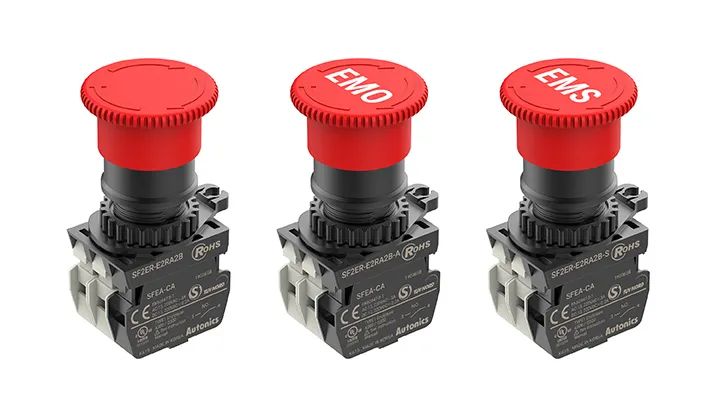

03、EMO/EMS按钮
▲可使用按钮头标记,以便用户根据情况选择完全停止还是部分停止操作。
- EMO (紧急关机) = 停止主电源
- EMS (紧急停机) = 停止危险动作的电源
应用案例
半导体晶圆载体
可用于在紧急情况下停止设备的运行。
